產品詳情

一、產品簡介

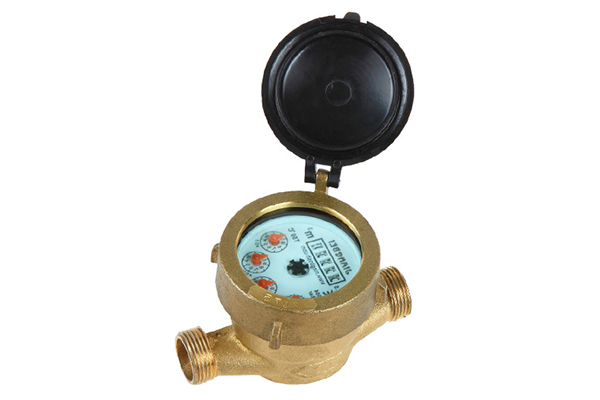

　　LXS-15D~20D系列旋翼單流濕式水表，用來測量流經自來水管道的飲用冷水的總用量，其適用的標準為ISO4064(等同于GB/T 778-2007)。

二、產品特點

　　1. 機械傳動；

　　2. 濕式計數器，始動流量小，保持計數機構滿灌，防污性好，抄讀方便；

　　3. 計量精度高，本表各項技術指標符合ISO4064 B級或C級標準(即R80, R100, R125，R160標準)；

　　4. 銅表殼可選本色、噴塑或鍍鎳；

　　5. 帶進水口濾網；

　　6. 可適用于≤50℃的冷水；

　　7. 水壓≤1MPa或1.6MPa(即10bar或16bar)。

三、流量技術參數

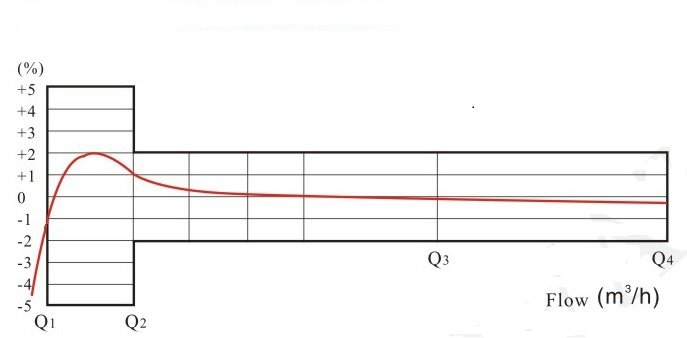

四、最大允許誤差

　　① 低區 (Q?≤Q＜Q?) 最大允許誤差為±5%

　　② 高區 (Q?≤Q≤Q?) 最大允許誤差為±2%

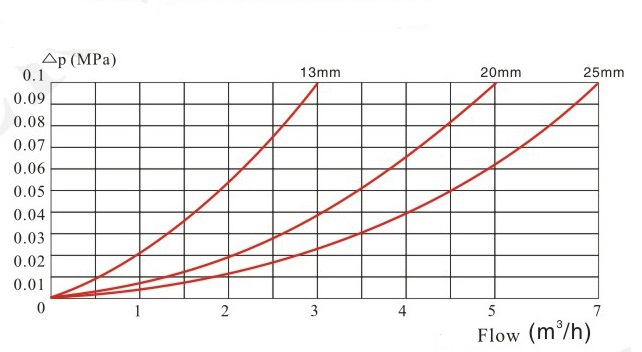

五、壓力損失曲線

六、外形及規格尺寸

旋翼單流濕式水表外形尺寸圖及規格參數表

公稱口徑	長	寬	高	連接螺紋
DN	L	B	H
mm				D
15	110/115	79.5	84	G?B
20	130	79.5	84	G1"B
